現場VaRTM工法の概略図

採用メリット

• ①
  品質の向上
  構造物の形状に追従しながら、高品質・安定したCFRP補強材を現場で形成できる。
• ②
  工期短縮
  積層数に影響を受けることなく、短工期で施工ができる。（基本3日施工）
• ③
  防災面での安全性
  火気・溶接、重機が不要な⼯法であり、防爆区域でも補修が可能。
• ④
  柔軟な用途
  現場で⽴体断⾯の補強材（例：補剛材リブ）を形成できる。
• ⑤
  雨露対策の軽減
  養⽣中の結露などによる硬化不良の⼼配がほとんどない。

適用用途

•

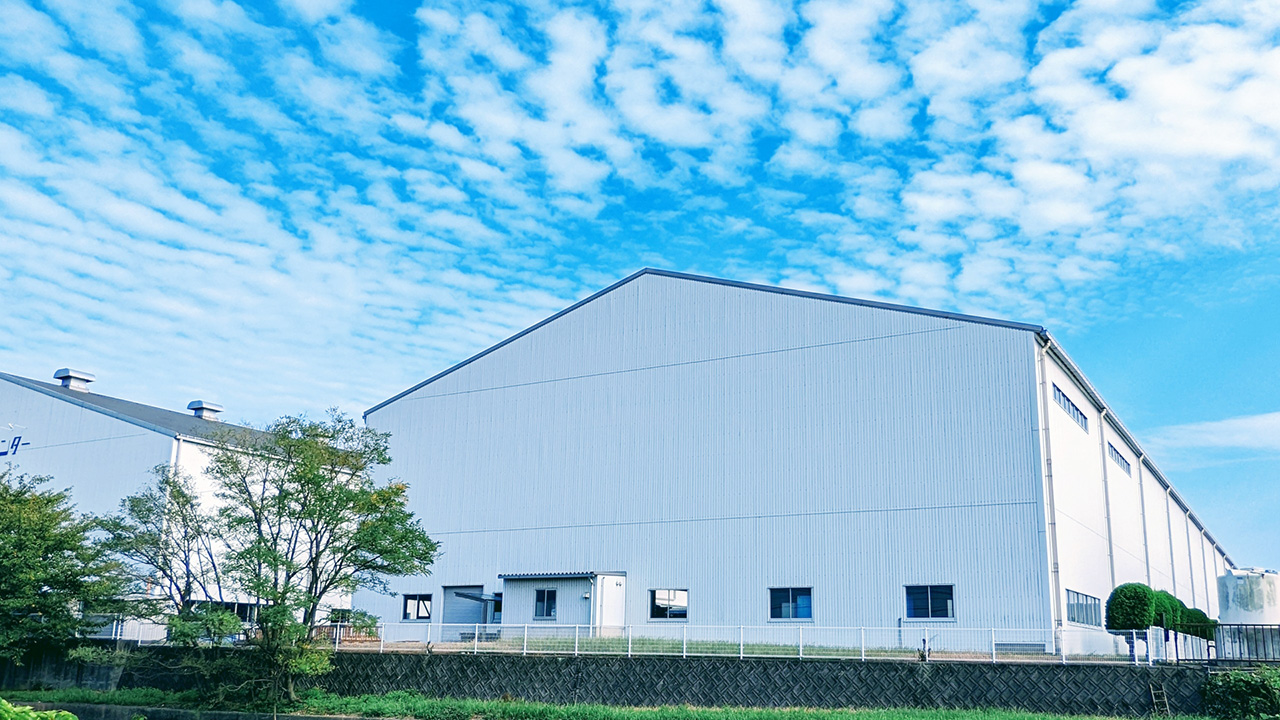

  工場
•
  送電鉄塔
•
  高速道路施設

使用材料・機器

※ トレカ🄬は東レ株式会社の登録商標です。

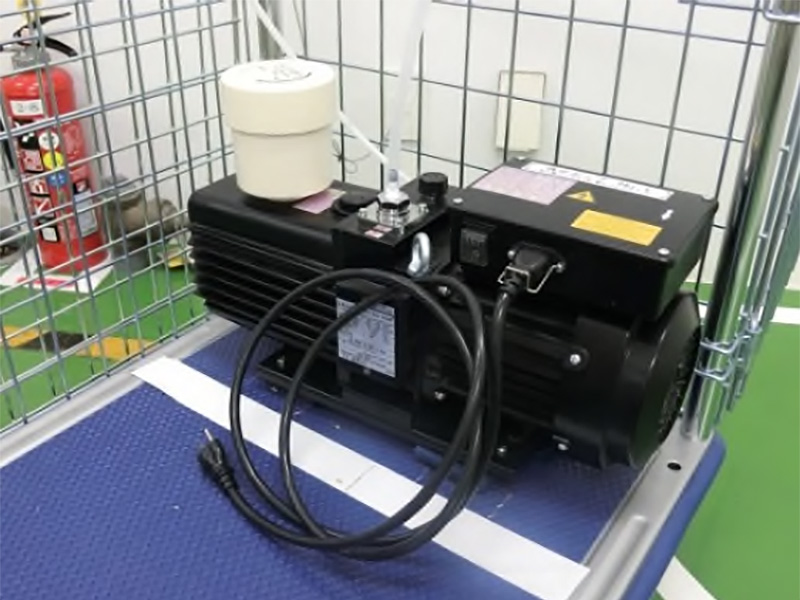

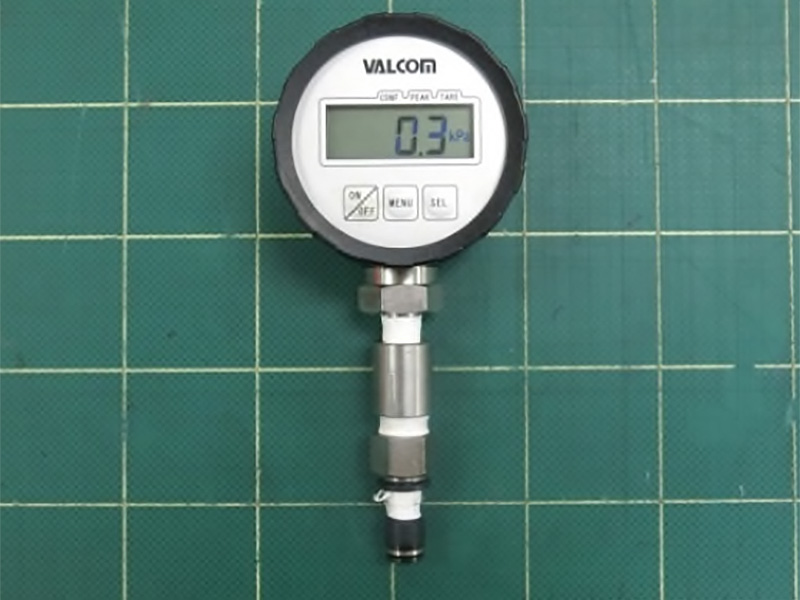

真空ポンプ	デジタル真空計	真空缶

標準施工要領

• STEP 1

  下地処理

  接着面を研磨し、腐食部を除去して鋼材健全面を露出させる
• STEP 2

  プライマー塗布

  プライマーを塗布し、硬化養生させる
• STEP 3

  補強材設置

  接着層用シート、トレカ🄬クロスの順番で繊維シート材を設置する
• STEP 4

  副資材配置

  シート周囲にシーラントテープを配置する。トレカ🄬クロスの上からピールプライ、メディアの順で設置する。吸気用と樹脂注入用のプラスチックチューブを設置、バギングフィルムで被覆し、真空範囲をシールする。
• STEP 5

  真空吸引

  真空ポンプを稼働し、バギングフィルム内の空間を真空化する。真空計で適切な真空度に達していること、空気漏れがないことを確認する。
• STEP 6

  樹脂注入

  含浸樹脂を混合し、CFシート内へ樹脂注入を開始する
• STEP 7

  養生

  含浸樹脂が硬化するまで養生する
• STEP 8

  副資材撤去

  副資材を撤去する
• STEP 9

  仕上げ

  CFRP補修範囲を塗装する

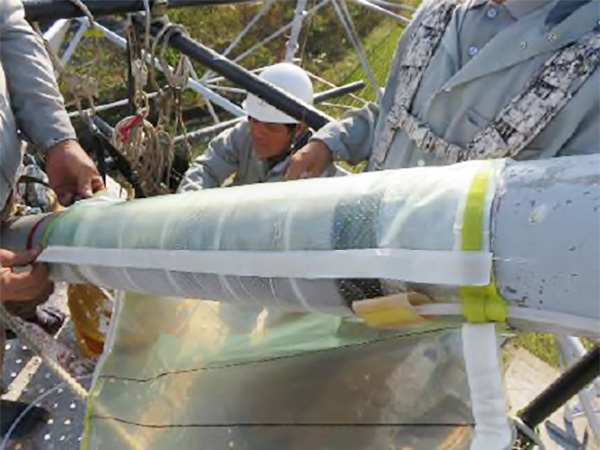

STEP.3 - 補強材設置

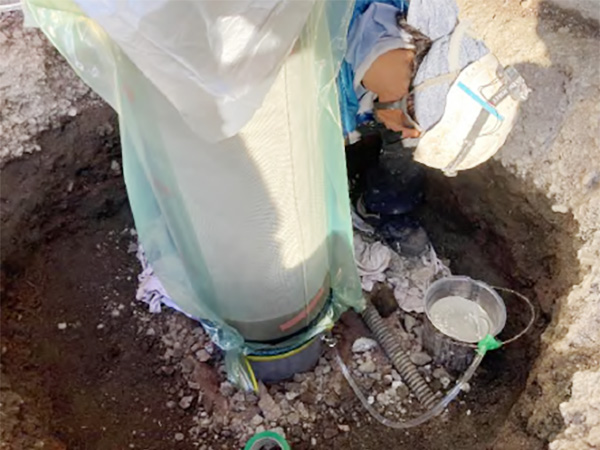

STEP.6 - 樹脂注入

その他工法との比較

工法	鋼板添接	CFシート接着 （ハンドレイアップ）	現場VaRTM工法

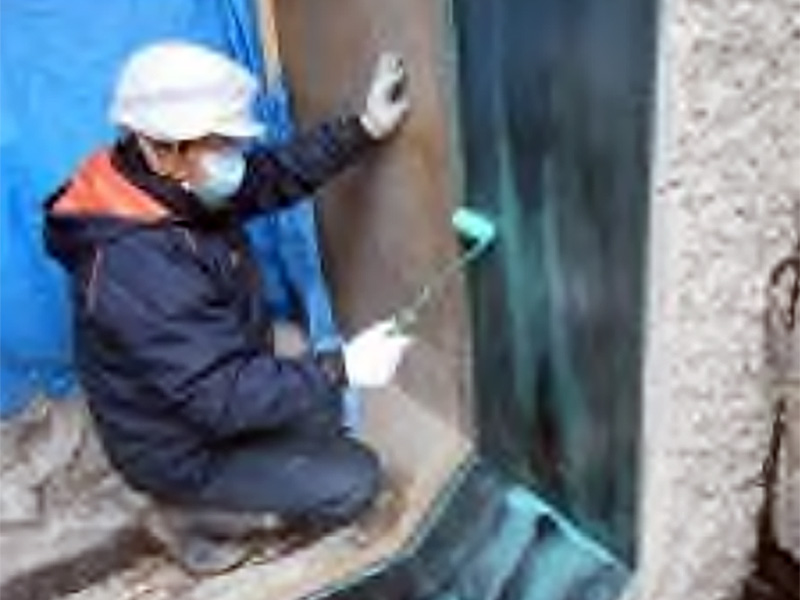

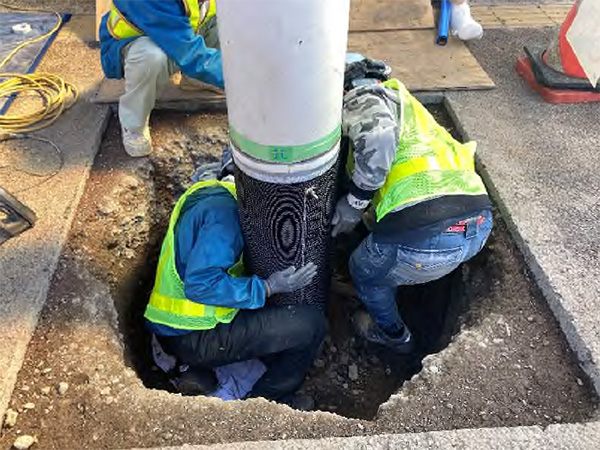

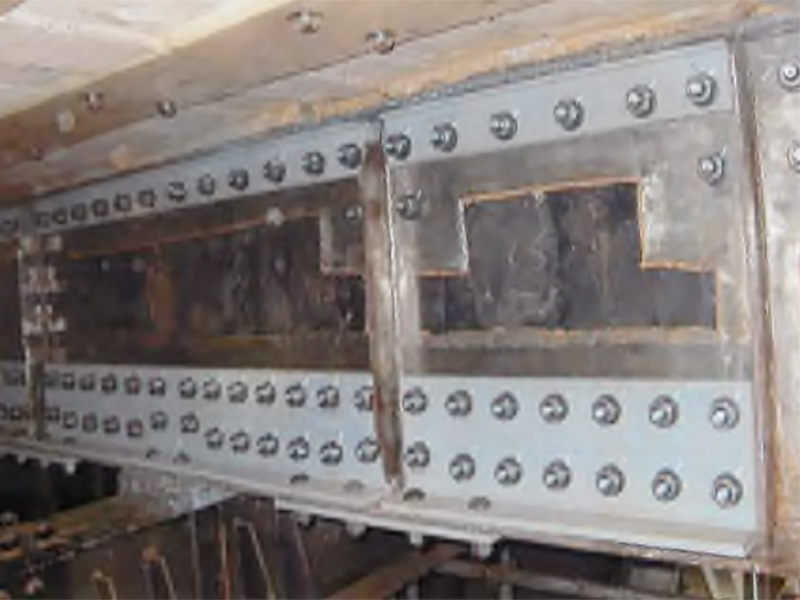

写真
長所	従来技術 技術・データ・施工実績が豊富	施工の初期投資が少ない 重機不要 簡単な施工	高品質な補強が得られる 工期短縮が可能 雨露対策が不要 現場で立体補強材を形成
短所	ボルト孔設置による母材性能低下の懸念 再腐食の可能性	多積層の場合、長工期化 施工、養生中に雨露対策が必要	工具の初期投資が必要 施工技量が要求される 現時点で補強データが少ない

工法	現場VaRTM工法
写真
長所	高品質な補強が得られる 工期短縮が可能 雨露対策が不要 現場で立体補強材を形成
短所	工具の初期投資が必要 施工技量が要求される 現時点で補強データが少ない
